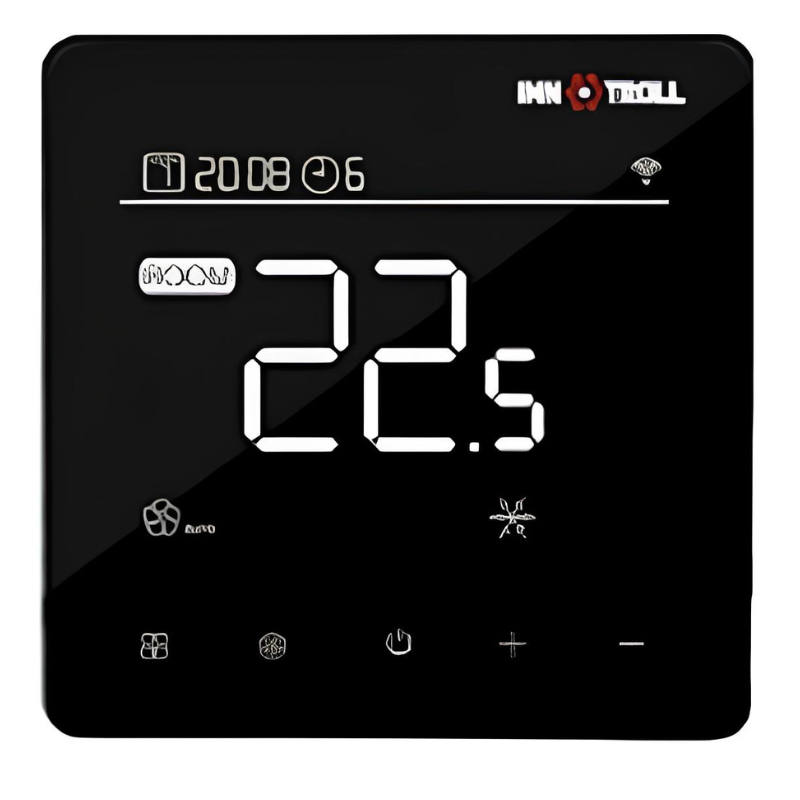

Termostat digital NEGRU MAT programabil cald/rece pardoseala s i ventiloconvectoare, LCD, senzor umiditate, INNOTROLL HT-FC02 WIFI - mont aj in doza - 230 V

INSTRUCȚIUNI DE SIGURANȚĂ – INNOTROLL

AVERTIZARE – TENSIUNE ELECTRICĂ 230 V

Instalarea și conectarea termostatului trebuie efectuate numai de către o persoană calificată/autorizată pentru lucrări electrice. Conectarea incorectă poate provoca electrocutare, incendiu, deteriorarea termostatului sau a instalației de încălzire.

Înainte de montaj:

• Opriți alimentarea electrică de la tabloul electric și verificați absența tensiunii.
• Nu efectuați lucrări asupra termostatului cât timp acesta este alimentat.
• Verificați ca tensiunea instalației să fie 230 V / 50 Hz.
• Utilizați o doză de montaj încastrată corespunzătoare; manualul indică o adâncime minimă de aproximativ 35 mm.
• Nu instalați termostatul în apropierea caloriferelor, surselor directe de căldură, în locuri expuse la apă sau umezeală ori în bătaia directă a soarelui.
• Termostatul are protecție IP30, prin urmare nu trebuie montat într-un loc unde poate fi stropit cu apă.

Conectarea electrică:

• Termostatul utilizează alimentare de 230 V.
• Conectarea standard este realizată cu 3 fire: două pentru alimentarea electrică și unul pentru comanda actuatorului.
• Senzorul de șapă trebuie conectat numai la bornele destinate senzorului.
• Senzorul de șapă este de tip NTC 10K și trebuie protejat împotriva deteriorării mecanice.
• Nu conectați niciodată tensiunea de 230 V la bornele senzorului de șapă. Acest lucru poate distruge termostatul și poate crea un pericol de electrocutare/incendiu.
• Nu modificați schema de conectare și nu înlocuiți senzorul cu unul de alt tip fără verificarea compatibilității.

Montarea senzorului de șapă:

• Senzorul trebuie amplasat în zona pardoselii care trebuie monitorizată.
• Cablul senzorului trebuie introdus într-un tub de protecție, astfel încât senzorul să poată fi înlocuit ulterior fără spargerea pardoselii.
• Nu amplasați senzorul direct lângă conductele de încălzire.
• Evitați îndoirea excesivă, strivirea sau deteriorarea cablului.

Protecția pardoselii:
Termostatul permite utilizarea senzorului de pardoseală ca senzor principal sau împreună cu senzorul de aer. În modul Aer + Pardoseală, senzorul de șapă poate funcționa ca limitator pentru prevenirea supraîncălzirii pardoselii.

Pentru protecția pardoselii, limita implicită indicată în documentația disponibilă este 32°C, însă valoarea trebuie adaptată tipului de finisaj și cerințelor sistemului de încălzire.

După montaj:

1. Verificați toate conexiunile înainte de alimentare.
2. Asigurați-vă că nu există conductori dezizolați sau borne slăbite.
3. Montați capacul frontal fără a forța carcasa sau ecranul LCD.
4. Alimentați termostatul.
5. Verificați temperatura afișată și funcționarea senzorului.
6. Verificați pornirea și oprirea actuatorului/sistemului de încălzire.
7. Testați funcționarea în modul încălzire și, dacă instalația permite, în modul răcire.

ATENȚIE: Nu apăsați puternic pe ecranul LCD și nu utilizați obiecte ascuțite pentru acționarea butoanelor.

⚠️ Important

Nu deschideți, modificați sau reparați termostatul. În cazul unei defecțiuni, opriți alimentarea electrică și contactați un instalator/electrician calificat.

Producătorul/distribuitorul nu își asumă răspunderea pentru daunele rezultate din conectarea greșită, montajul necorespunzător, utilizarea în alte scopuri decât cele prevăzute sau intervențiile neautorizate.

Produsul trebuie utilizat numai conform instrucțiunilor tehnice și schemei electrice aferente modelului exact INNOTROLL
